智慧园林绿化全自动喷灌系统

 时间:2023-08-15 16:21    作者:技术部    点击:

智慧园林灌溉系统简介:


传统园林人工浇水灌溉痛点:


园林管理在于“三分种、七分养护”,但传统的园林养护有诸多痛点:

首先,人工费用逐年上涨,用水量大,依靠人工巡查和浇灌的成本高。

据相关数据显示人工成本、水费分别占园林管理成本的60%和30%!

其次,人工浇灌不但不美观,也无法满足大面积、多层次、垂直绿化的管理需求,

而简单的定时浇灌设备,也会大大浪费水资源。


园林灌溉系统意义:


无线智能自动化园林灌溉能够提高灌溉管理水平,改变人为操作的随意性,

同时智能控制灌溉能够减少灌溉用工,降低维护和管理成本,显著提高效益。

因此,推广实施智能自动化控制灌溉,改变目前普遍存在的粗放灌水方式,

提高灌溉水利用率,是有效解决灌溉节水问题的必要措施之一。


智能园林灌溉系统组成:

智能园林灌溉系统解决方案是对园林管理实现智能感知、智能预警、智能分析、智能灌溉及管理,

为园林管理者提供精细化培育、可视化管理、智能化决策等方面技术支持。

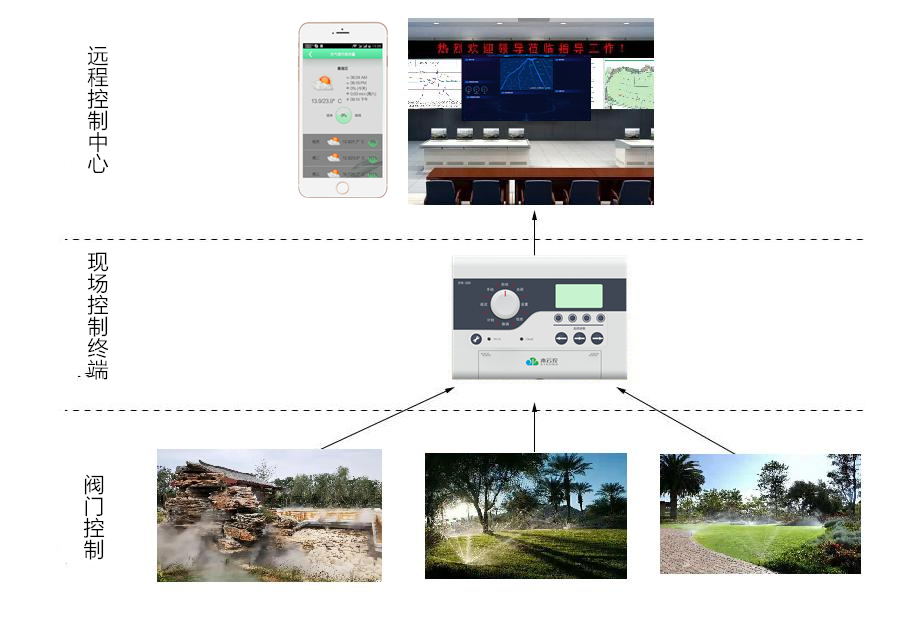

智慧园林灌溉系统结构图


系统功能:

利用现代物联网技术,系统可自行实时监测土壤养分、水分含量,监测地表风速,降雨量、温湿度、光照度,

以此实现智能精准浇灌 、合理用水、多样化喷淋提升园林景观效果,

也可实现植物异常(缺水缺肥)预警、自动浇灌,并为绿植提供养护方案建议。

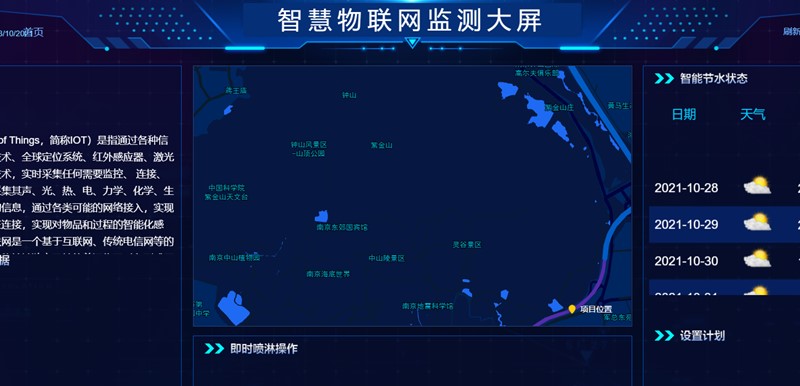

智慧园林灌溉系统可通过物联网平台进行远程控制管理、环境数据查看,

并使用了无线传感、太阳能供电、内置电池等多方案,

同时利用了最新低功耗的无线通信技术,让安装与使用更便捷、智能。


智慧园林绿化喷灌系统优势:

1.节水节肥:按照比例调控,使水肥达到最大化利用

2.提高质量:使植物的质量更加优质

3.省时省力:减少人力成本投入,高效管理

4.智能控制:根据土壤水分温度湿度等相关参数自动反馈阀值控制灌溉

5.科学研究收集传感器及控制灌溉施肥数据,供给科学家研究





智慧园林绿化喷灌系统组网方式:

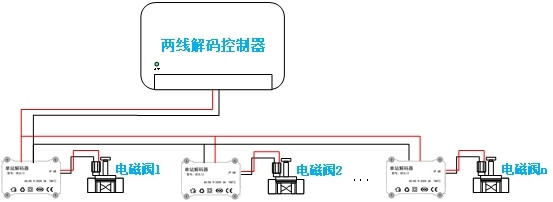

1.双线解码控制方式:


双线解码系统通过两根电源线将所有解码器串联起来,电磁阀接到每个解码器的控制输出端,

当需要打开一站电磁阀时,控制器通过两根线将数字信号以广播的形式发送出去。

每个解码器有自己的地址(号码)。当某个解码器解读到发给自己的控制信号时,

根据所收到的指令给所接相应站电磁阀通电或断电。

优势特征

节省电线:电磁阀只接在解码器上,不需接回控制器,电线用量可大幅度下降。

以一个16站控制器为例:如果用传统多线时间控制器,一站一个电磁阀,则需要有17根电线接入控制器。

如果场地象高尔夫球道,呈狭长状,电线用量非常可观。

如果采用两线解码器系统,则只需两条线。

-节约劳务成本:减少挖沟工程量;-安装特别简单。

易学,易装;-维护特别简单;-电线故障易诊断;-易增加站数:只要加解码器,将解码器连接到控制器控制双线即可。

不需要像多线系统那样,挖沟铺线直到控制器。

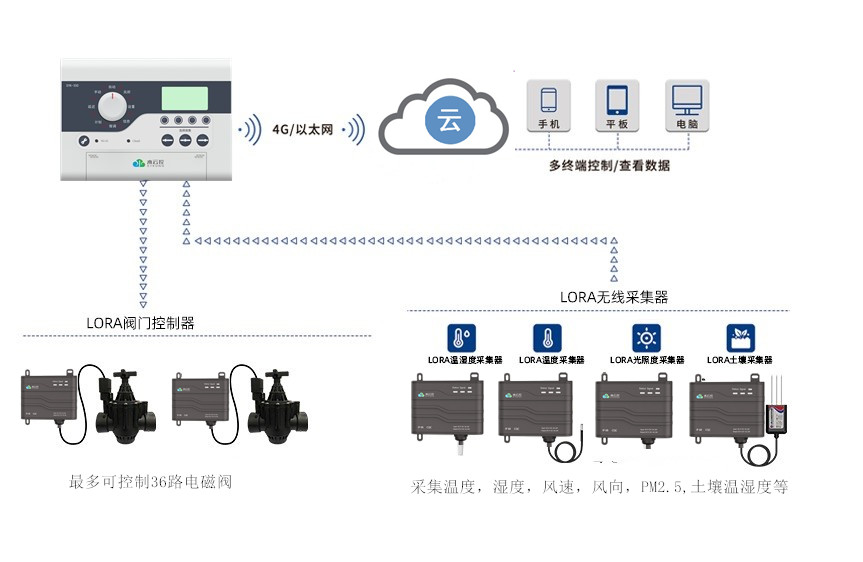

2.无线LoRA星形组网控制方式:


无线解码控制系统产品特别适合远距离无线传输控制。

无线远距离解码传输与解码器的参数如下:网络结构:星型LoRa网络,一对多组网。

传输距离:单点传输距离为1-3KM。电磁阀驱动:9V低功耗,电池使用寿命为5年,

水力持续充电,无需更花电池。控制站数:每台控制器支持36站电磁阀无线传输控制。



优势:主控制器与电磁阀间无需拉线节省人力及施工和材料成本。

支持多种传感器接入,自动阀值控制。



缺点:不适合信号传输不好的区域如:小区楼栋,遮挡严重区域,及高频信号干扰区域。

适合大型公园,园区改造项目。
