RAIN BIRD5000伸缩旋转喷头

 时间:2023-08-15 17:40    作者:技术部    点击:

RAIN BIRD5000伸缩旋转喷头特点:

5004PC地埋式伸缩旋转喷头

•材料为工程塑料和不锈钢.强度高.耐腐蚀。

•弹升高度有4". 6". 12".灌木型及不锈钢芯等不同型号可选择 (5000+/5000+ PRS 仅有 4"和 6")„

•标准橡胶顶盖.保护喷头且易于辩认。5000系列为黑色顶盖,5000+/500CTPRS系列为绿色顶盖。

•高强度顶盖配件耐用性更好。

•增强型"雨帘喷嘴"

•射程更远.流量更小。

•喷嘴可方便取出.便于维护。


•5000+采用了新型”水流控制技术"(SCT).可在灌溉时轻松关闭喷头。

•独特的流道设计减小压力损失并达到喷嘴最佳喷射效果。

•流道进口光滑.提高了最大流量。

•抗污装置(DebrisSentry™).组合装配在喷头芯内.有效避免砂石进入喷头内部。

•高强度伸缩弹簧保证喷头升降自如。

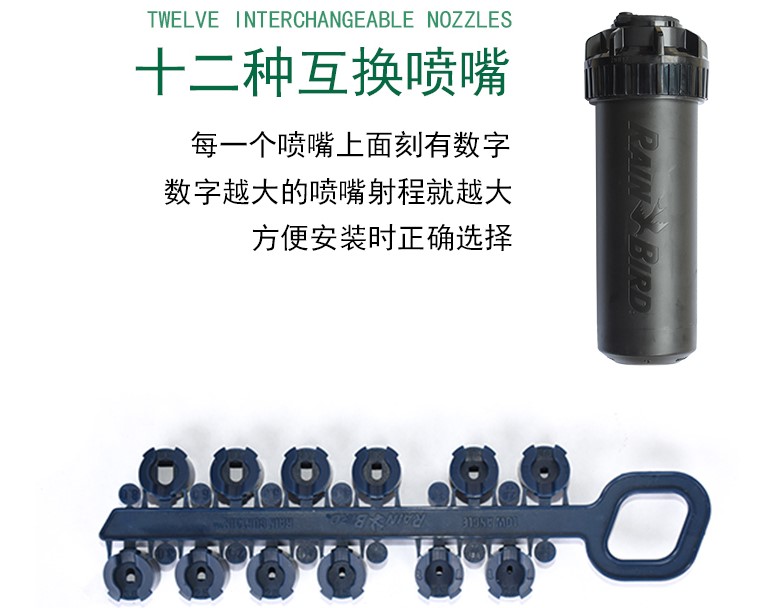

•喷嘴组包括4种低仰角喷嘴(10°)和8种标准仰角雨帘喷嘴(40°)射程范围7.6~ 15.2米。

•配套的新型MPR喷嘴在7.6—10.7米射程范围内可提供匹配的 喷灌强度.简化了设计和安装。

•喷头顶部角度调节,操作简便。

•集全圆与可调角度喷洒于_体.角度在40°~360°可调 (另有全圆喷头可供选择)。

•射程调节螺钉在无须改变喷嘴的情况下可减少射程达25%。

•真正实现10厘米弹伸高度(喷头顶盖到喷嘴中心距)》

•压力激活式多功能密封圈有效防止砂石进入喷头内.同时保证 喷头升降自如。

•加强型流道设计。

•特别增加的密封〇型圈可更有效抗沙砾。

•可选配不锈钢喷头内芯.用于公众绿地.防止人为损坏。

•可选配止溢阀(SAM).止溢高度可达2.1米.防止因低水头损 失造成的泥泞并侵蚀土壤。

•可选择"非饮用水"(NP)紫色瞥示标识顶盖.用于中水系统。


运行范围

•喷灌强度:5 —26mm/h

•射程:7.6~15.2m(可通过射程调节螺钉减少射程达25%)

•工作压力:1.7~4.5bar

•流量:0.17—2.19 m3/h


技术参数


•全圆与角度调节型喷头:角度在40。~360。可调

•全圆型喷头:喷洒角度为360°

•接口 : 3/4"内螺纹


结构尺寸


•顶盖暴露直径:41mm(1 5/8")

•弹起高度:灌木;4" (102mm); 6" (152mm); 12"(305mm)

.整体高度:灌木:7 3/4"(197mm); 4":7 3/8(185mm);6": 9 5/8"(245mm); 12": 16 7/8"(429mm)

可选压力调节功能(PRS)

•内置压力调节器(PRS)可将喷头工作压力降低至3.1 bar.以使喷嘴的雨帘效果达到最佳。

• PRS通过以下途径节水:

消除喷头之间的压力差异

消除由高压产生砜移损失

使喷嘴在最优压力下工作以提高灌溉均匀度

•免维修的设计易于更新现有的5000/5000+、T-Bird 喷体.无需挖开整个喷头。

•工作压力:1.7~5.2bar


型号

•5004-(PC 或 FC)-(SAM)-(R)

•5006-(PC)

•5000-S-PL-(PC)-(SAM)-(R)-(NP)标配带止溢

•5004-PL-(PC 或 FC)-(SAM)-(R)-(NP)

•5006-PL-(PC)-(SAM)-(R)-(NP)

•5012-PL-(PC)-(SAM)-(R)-(NP)


注:FC-全圆(360°)喷洒:PC-可调角度(40°-360°)喷洒。
